CLIPPER ONE est un multi‑outil de hackage portable basé sur STM32 + ESP32, capable de parler LoRa, CAN, NFC, RF 433 MHz, IR, Wi‑Fi et Bluetooth. Pensé pour l’expérimentation, le pentest ludique et les bidouilles hardware.
clipper@one:~$ status
[SCAN] LoRa SCAN RSSI: -72 dBm Freq: 868.5 MHz
[BUS] CAN HACK MCP2515 + MCP2551 CANH/CANL OK
[TAG] NFC TOOL PN532 ISO14443 / MIFARE
[RF] CC1101 433 MHz ASK/OOK RX/TX ready
[NET] ESP32 DevKitC Wi‑Fi / BT Online
[WARN] Batterie 1200 mAh niveau: 37%
Concept
L’idée derrière CLIPPER ONE est simple : prendre un NUCLEO STM32, lui greffer une grappe de modules de communication, et en faire un couteau suisse électronique pour jouer avec les signaux, les bus et les protocoles.
Le design reprend l’esprit des gadgets de hackage modernes, mais en version totalement bricolable : tu vois les cartes, les fils, les bus SPI, les régulateurs, et tu peux tout modifier, re‑flasher, re‑câbler.
Modules de hackage
Chaque couche du CLIPPER ONE apporte une brique de communication ou d’I/O. Ensemble, elles transforment le gadget en plateforme d’expérimentation complète.
Bus
CAN‑BUS Hacking
MCP2515 + MCP2551- Interface CAN complète via SPI
- CANH / CANL accessibles sur bornier
- Sniff, replay, fuzz de trames CAN
- Niveau logique adapté via level shifter
Proximité
NFC & IR
PN532 + TFDU4101- Lecture/écriture de tags NFC
- Support MIFARE / ISO14443
- Transceiver IR pour télécommandes
- Expérimentation sur signaux optiques
Core
STM32 NUCLEO
STM32F767ZI- MCU principal, bus SPI/I2C/UART
- Gestion des modules RF, CAN, NFC
- Custom firmware orienté “terminal de hackage”
- Programmable via ST‑Link
Net
ESP32 DevKitC
Wi‑Fi / Bluetooth- Connexion réseau pour API, dashboards
- Bridge série entre STM32 et Wi‑Fi
- Mode access point ou client
- Possibilité de serveur web embarqué
UI
OLED 1.3” SPI
Interface visuelle- Affichage des scans, RSSI, trames
- Menu Custom OS façon M5Stick
- Navigation via boutons physiques
- Feedback temps réel sur les modules
Spécifications techniques
Un rapide résumé des entrailles du CLIPPER ONE. Les valeurs exactes peuvent évoluer selon tes révisions hardware, mais la base reste la même.
Architecture interne
Stack de cartes| MCU principal | STM32 NUCLEO F767ZI |
| Module Wi‑Fi/BT | ESP32 DevKitC (UART) |
| Radio basse fréquence | CC1101 433 MHz (SPI) |
| LoRa | Module LoRa 868 MHz |
| NFC | PN532 (SPI/I2C) |
| CAN‑BUS | MCP2515 + MCP2551 (SPI) |
| Affichage | OLED 1.3” SPI |
Alimentation & I/O
Power & connectique| Batterie | Li‑Po 1200 mAh |
| Régulation | 3.3 V + ligne 5 V |
| Connectique CAN | Bornier CANH / CANL |
| Port USB | USB pour CAN / debug |
| Antenne | Connecteurs pour LoRa / RF |
| Boutons | D‑Pad + BACK + 2 boutons orange |
Photos du projet
Trois vues pour comprendre le gadget : le plan de câblage, la pile de cartes, et le boîtier final.

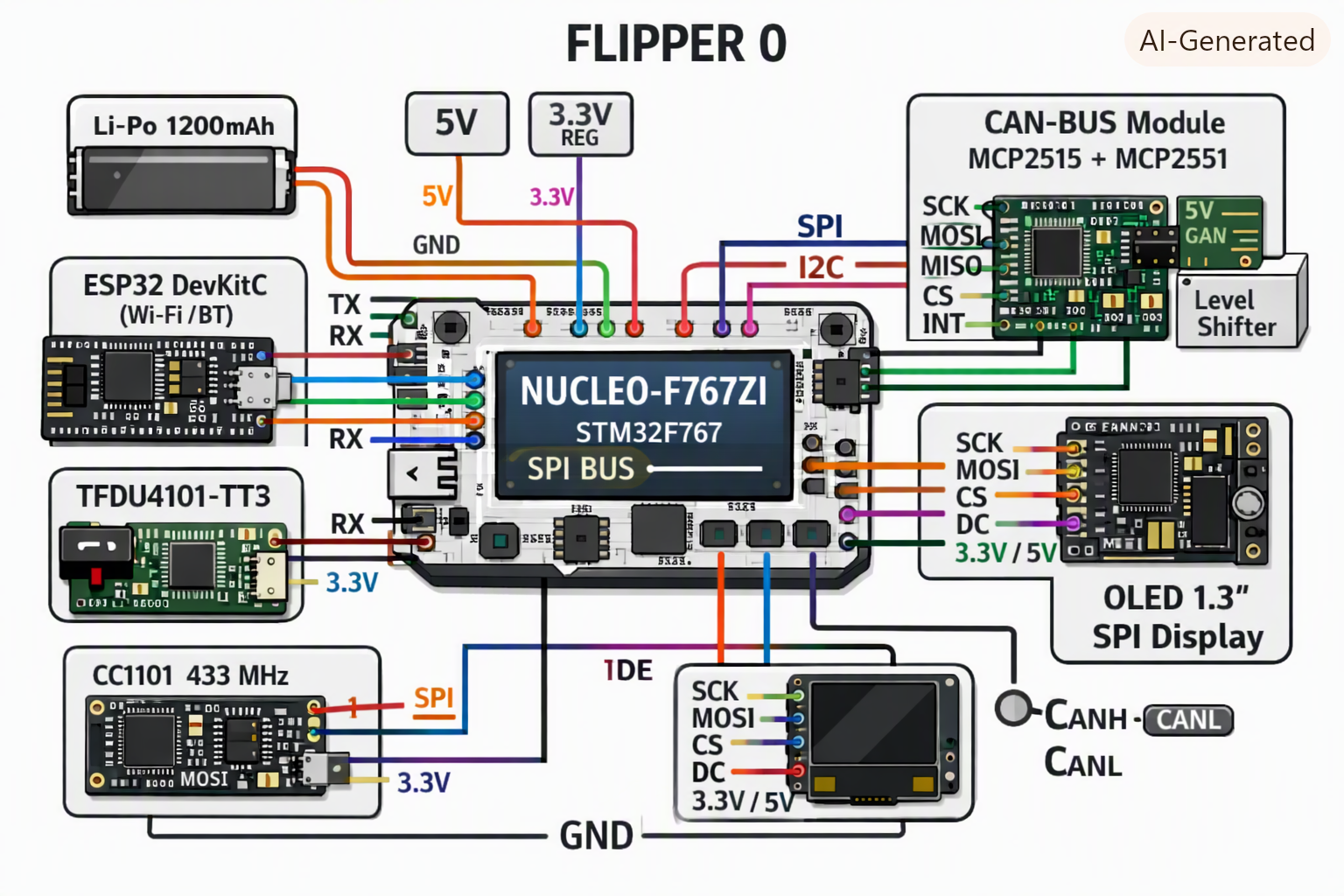

Plan câblage : schéma complet des connexions STM32, ESP32, CC1101, PN532, CAN, OLED, batterie.

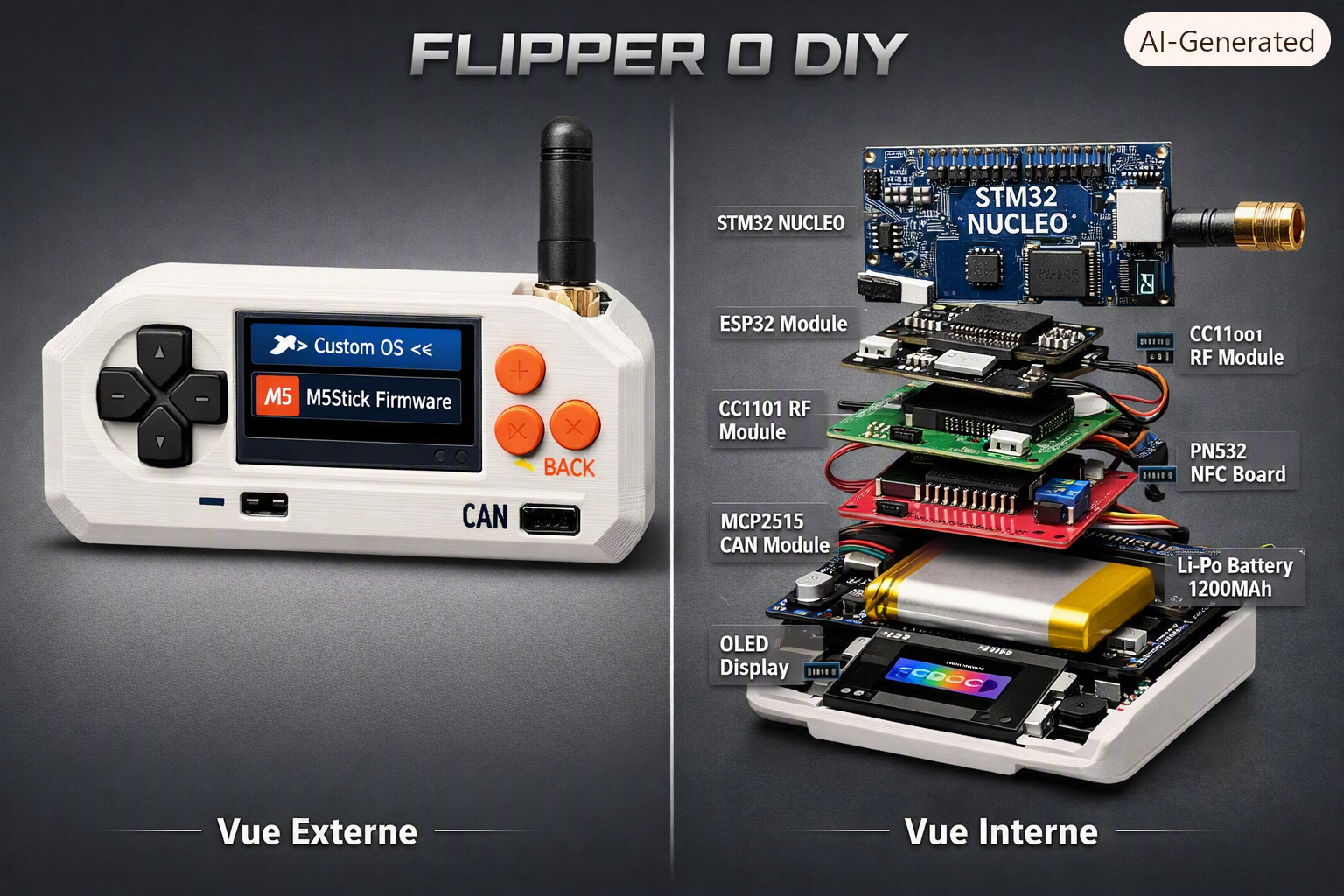

Plan vertical : vue interne avec les cartes empilées (NUCLEO, ESP32, CC1101, PN532, MCP2515, OLED).
Dans la boîte : boîtier fermé, écran actif, boutons et antenne visibles, prêt pour le hackage.
Journal de build
Ce projet est pensé comme un DIY évolutif. Tu peux documenter ici les différentes révisions : câblage, firmware, essais de modules, bugs mémorables, etc.
Révision 0 – Prototype câblé
NUCLEO + modules sur breadboard- Test du bus SPI partagé (CC1101, MCP2515, OLED)
- Validation de la régulation 3.3 V / 5 V
- Premiers scans LoRa et affichage RSSI
- CAN sniff sur réseau de test
Révision 1 – Boîtier CLIPPER ONE
Vue externe + vue interne- Intégration des cartes en stack (NUCLEO, ESP32, CC1101, PN532, MCP2515, OLED)
- Ajout des boutons, du D‑Pad et du bouton BACK
- Firmware “Custom OS << M5Stick‑like” pour naviguer dans les outils
- Optimisation de la consommation batterie
